如何解释音频大地电磁的结果吗?

Question

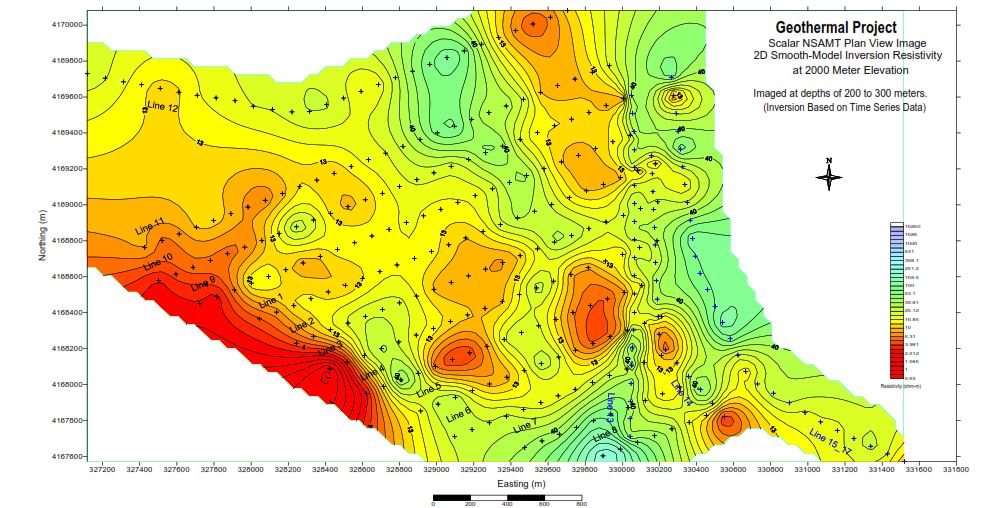

我是新手提出的地球物理科学。我将感激如果你能帮助我理解这个图表

1. 第12行或第11行是什么意思?line15-14呢?
2. 如何识别深处吗?
3. 图表中的其他数字是什么意思(如40或13个图)
4. 这个图表显示了我地球的表面电阻率,电阻率深度地球吗?

Answer 1

1. 这些都是收购行id:每一行提供了一个配置文件,配置文件加入提供当前的图表。
2. 他们已经被过滤,你不能定义的深度。
3. 40和13的等值线的电阻率值
4. 它告诉你在200至300米深度的电阻率,通过反演得到的测量收集。
